◇概 述

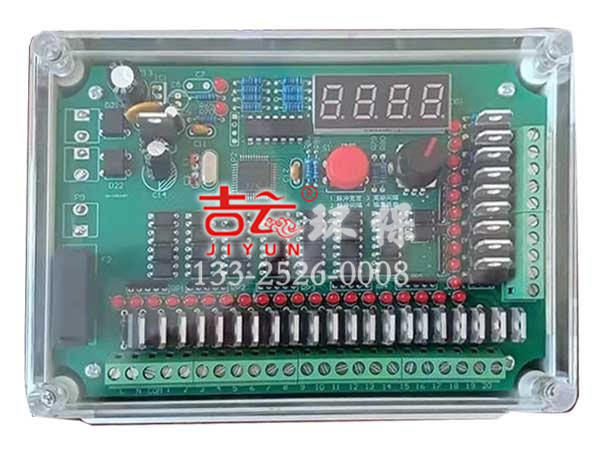

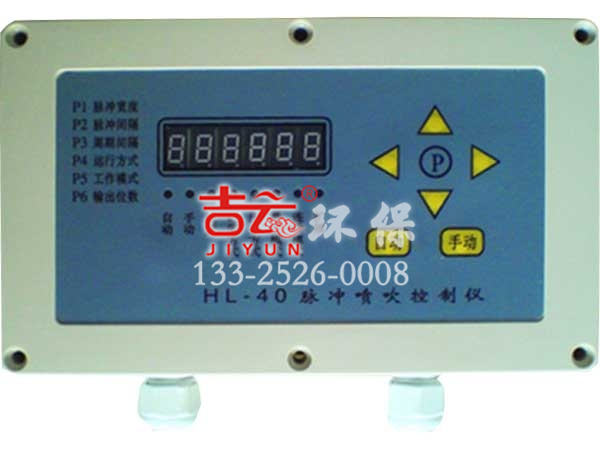

      脈沖控制儀是脈沖式布袋除塵器噴吹清灰系統的主要控制裝置。它的輸出信號控制脈沖電磁閥，使噴吹壓縮空氣對過濾袋循序清灰，使除塵器的阻力保持在設定范圍內，以保證除塵器的處理能力和收塵效率。

      控制儀輸出一個電信號的持續時間，稱為脈沖寬度。

      控制儀輸出兩個電信號之間的間隔時間，稱為脈沖間隔。

      調整控制儀輸出脈沖間隔和脈沖寬度，以滿足除塵清灰的要求。

◇技術指標

  （1）額定輸入電壓   AC   180V—220V

  （2）額定輸出電壓   DC 24V   （AC 220V）

  （3）額定輸出電流   1A

  （4）脈 沖 間 隔   設定范圍為 001~999秒

  （5）脈 沖 寬 度   設定范圍為 0.01~0.999秒；（脈沖寬度不得小于30毫秒）

  （6）周 期 間 隔   設定范圍為 001~999秒；

◇參數設定范圍：

  （1）脈沖寬度：設定范圍為030~999毫秒；控制儀輸出一個信號的間隔時間。

  （2）脈沖間隔：設定范圍為001~999秒；控制儀輸出兩個電信號之間的間隔時間。

  （3）周期間隔：設定范圍為001~999秒；一個工作周期完成后的間隔時間。

  （4）輸出路數：設定范圍為01~68，需要多少路輸出的數量。

◇操作說明（參數設置及修改）：

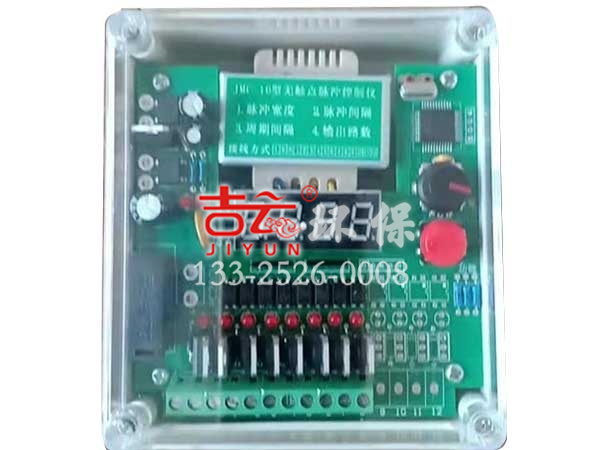

      參數修改狀態：控制儀共有1-脈沖寬度、2-脈沖間隔、3-周期間隔、4-輸出路數、四個控制參數，修改時個數碼管顯示修改參數的編號。

      按一下“功能”按鈕，控制儀進入控制參數的修改模式。數碼管顯示為需要修改參數的編號，轉動設置旋鈕調整所需要的參數。每一項參數調整完成后，再按一次“功能”進行下一項參數調整。全部調整完成后再按一下“功能”，控制儀開始工作。

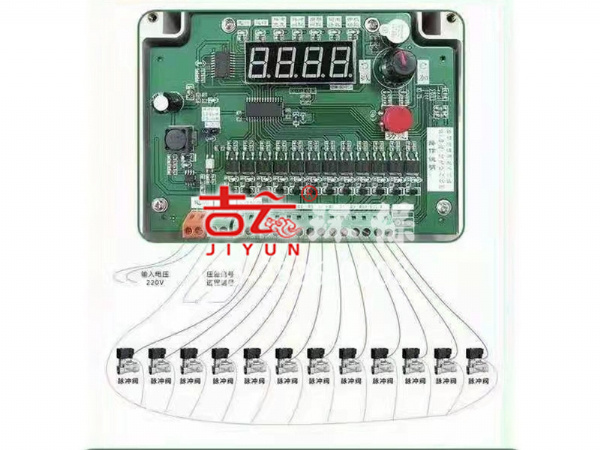

      L、N端子為交流220V輸入。 “共”端子為脈沖閥輸出接線公共端子。

◇維護保養

  （1）控制儀應有專人負責保養，每天檢查運行情況，發現故障及時排除。

  （2）控制儀接上電源，指示燈不亮，應檢查接線端子上的電源線是否松動，保險絲是否正常。

  （3）控制儀顯示正常，某一電磁閥常開，檢查對應電子開關是否損壞。

  （4）控制儀顯示正常，兩電磁閥同時工作，檢查有無碰線現象。

  （5）控制儀顯示正常，電磁閥不工作，檢查輸出線端子的公共端是否接觸可靠。

  （6）數碼管閃爍，檢查保險絲是否松動。電源是否正常。
